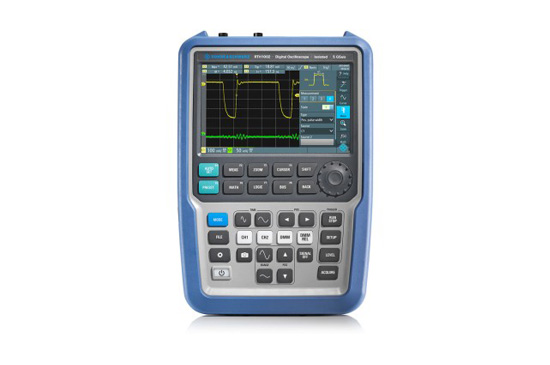

R&S?Scope Rider 手持式示波器

型號:RTH系列

無論是在實驗室調試嵌入式設備，還是在外場分析復雜問題，R&S?Scope Rider 既具有實驗室級示波器的性能和分析能力，又兼具電池供電手持設備的小巧外形和堅固耐用性。隔離通道與 500 MHz 帶寬相結合，使這款儀器成為電力電子應用的理想選擇。借助集成式萬用表（雙通道型號）或萬用表模式（四通道型號），這款儀器非常適用于排查所有電子問題。

主要特點

· 帶寬：60 MHz 至 500 MHz

· 采樣率：最大 5 Gsample/s

· 存儲深度：最大 500 ksample，50 Msample 分段存儲

· ADC 分辨率：10 位

· 隔離通道 (CAT IV 600 V (RMS) / CAT III 1000 V (RMS))

· 集成式萬用表或萬用表模式

垂直系統
輸入通道	雙通道型號	2 個示波器通道，1 個數字萬用表
	四通道型號	4 個示波器通道
最大輸入電壓	BNC 輸入	CAT IV 300 V (RMS)，424 V (Vp)
	帶有 R&S^?RT-ZI10 或 R&S^?RT-ZI11 探頭	CAT IV 600 V，CAT III 1000 V
偏置范圍		+/-200 V
采集和水平系統
最大實時采樣率	1/2/4 個激活通道	5/2.5/1.25 Gsample/s
采集存儲	1/2/4 個激活通道	每通道存儲深度為 500/250/125 ksample
實時波形捕獲率	最大	50 000 波形/秒
時基范圍		1 ns/div 至 500 s/div
邏輯分析儀 (MSO) 功能（選件：R&S^?RTH-B1）
輸入通道/存儲深度		8 個邏輯通道/125 ksample
帶寬/采樣率		250 MHz / 1.25 GSample/s
數字觸發系統
觸發模式		自動，正常，單次
觸發類型	高級觸發類型選件 (R&S^?RTH-K19)	14 種觸發類型
示波器自動測量功能
自動測量		33 項測量功能
模板測試
模板生成		可定義容限范圍
違規動作		無、蜂鳴、停止
歷史和分段存儲（選件：R&S?RTH-K15）
分段數		最多 5000 個
協議觸發和解碼
支持的協議	（選件：R&S^?RTH-K1、R&S^?RTH-K2）	I²C，SPI，UART/RS-232/RS-422/RS-485
數據記錄儀
同步記錄通道數		4
測量速度		1/2/5 次測量/秒
存儲深度		每個記錄通道存儲深度為 2 Msample
數字電壓表/數字萬用表
分辨率	雙通道型號（數字萬用表）	10 000 計數
	四通道型號（數字電壓表）	999 計數
電壓和電流	使用可選的電流探頭或分流器測量電流	DC，AC，AC+DC
溫度		使用 PT100 溫度傳感器
電阻，通斷，二極管測試，電容，頻率		僅雙通道型號
通用數據
尺寸	W x H x D	201 mm x 293 mm x 74 mm (7.91 in x 11.54 in x 2.91 in)
重量	含電池	2.4 kg (5.3 lb)（標稱）
IP 等級		IP51，遵從 IEC 60529 標準
屏幕		7.0" LC TFT 800 x 480 彩色顯示屏
接口		USB 主端口，USB 設備端口，LAN，無線局域網（可選）
