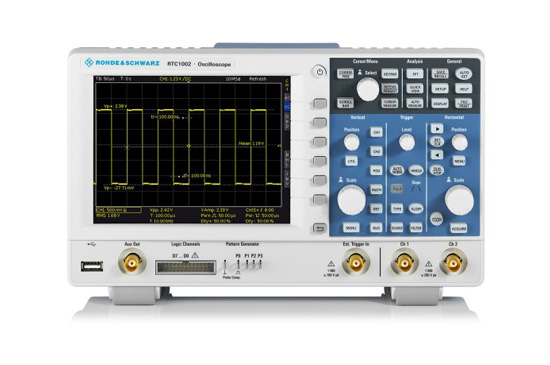

R&S?RTC1000 示波器的獨特之處在于高靈敏度、多功能性以及高性價比。豐富的分析功能使其適用于龐大的用戶群體，包括嵌入式設計開發人員、維修技術員以及教育工作者。先進高性能技術加上無扇設計符合現今客戶的高要求。
· 帶寬：50 MHz 至 300 MHz
· 最大采樣率：2 Gsample/s
· 最大存儲深度：2 Msample
· MSO：8 個可選數字通道，可升級更新
· 碼型發生器：4 位碼型，數據傳輸率高達 50 Mbit/s
| 垂直系統 | ||
| 通道數 | 2 | |
| 帶寬 | R&S?RTC1002（配備 R&S?RTC-B220/-B221/-B222/-B223） | 50 MHz、70 MHz、100 MHz、200 MHz、300 MHz |
| 上升時間（計算值） | R&S?RTC1002（配備 R&S?RTC-B220/-B221/-B222/-B223） | 7 ns、5 ns、3.5 ns、1.75 ns、1.15 ns |
| 輸入阻抗 | 1 MΩ ± 2% || 14 pF ± 2 pF | |
| 輸入靈敏度 | 所有范圍內均支持最大帶寬 | 1 mV/div 至 10 V/div |
| DC 增益精度 | 偏移和位置 = 0，自校后，最大工作溫度變化為 ±5°C | |
| 所有范圍內的輸入靈敏度 | 3% | |
| 采集系統 | ||
| 最大實時采樣率 | 1 Gsample/s；2 Gsample（交織模式） | |
| 采集存儲 | 1 Msample；2 Msample（交織模式） | |
| 水平系統 | ||
| 時基范圍 | 1 ns/div 至 100 s/div | |
| 觸發系統 | ||
| 觸發類型 | 標配 | 邊沿，寬度，視頻（PAL，SECAM，PAL-M，SDTV，HDTV），碼型，超時 |
| 選件 | I2C，SPI，UART/RS-232/RS-422/RS-485，CAN/LIN | |
| 分析和測量功能 | ||
| 快速查看 | 按下按鈕，內部測量值會直接顯示在波形上并持續更新 | 峰間電壓、正峰值/負峰值、上升時間/下降時間、平均值、RMS 值、周期、頻率 |
| 自動測量 | 脈沖串寬度，正/負脈沖計數，上升/下降沿計數，平均值，周期 RMS，RMS，周期平均值，正/負峰值，頻率，周期，幅度，低電平，正/負過沖，脈沖寬度，正/負占空比，上升/下降時間，延遲，相位 | |
| 波形數學運算 | 加法、減法、乘法、除法、FFT | |
| MSO 選件 | ||
| 數字通道 | 8 個（1 個邏輯探頭） | |
| 采樣率 | 1 Gsample/s | |
| 采集存儲 | 1 Msample | |
| 波形發生器選件 | ||
| 分辨率，采樣率 | 8 位，978 ksample/s | |
| 幅度 | 高阻抗；50 Ω | 60 mV 至 6 V (Vpp)；30 mV 至 3 V (Vpp) |
| DC 偏移 | 正弦波 | 0.1 Hz 至 50 kHz |
| 脈沖/矩形波和鋸齒波/三角波 | 0.1 Hz 至 10 kHz | |
| 4 位碼型發生器選件 | ||
| 可編程碼型 | 采樣時間 | 20 ns 至 42 s，上/下 |
| 存儲深度 | 2048 個樣本 | |
| 4 位計數器 | 頻率 | 50 MHz 至 100 MHz |
| 方波 | 頻率 | 500 kHz 至 1 MHz |
| 數字電壓表 | ||
| 測量 | DC、AC + DC RMS、AC RMS 分辨率 | 最高 3 位 |
| 頻率計 | ||
| 分辨率 | 5 位 | |
| 通用數據 | ||
| 屏幕 | 6.5" VGA 彩色顯示屏（640 像素 × 480 像素） | |
| 接口 | 1 x USB 主端口、USB 設備端口、LAN | |
| 可識別噪聲 | 距離為 0.3 m 時的最大聲壓等級 | 30.4 dB(A) |
| 尺寸 | 寬 × 高 × 深 | 285 mm × 175 mm × 140 mm (11.22 in × 6.89 in × 5.51 in) |
| 重量 | 1.7 kg (3.75 lb) | |
