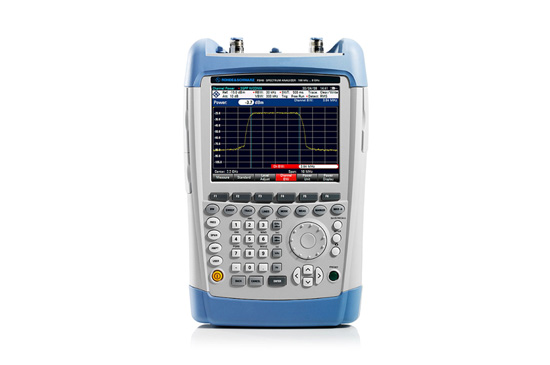

R&S?FSH 手持式頻譜分析儀將頻譜分析儀、網絡分析儀、電纜和天線分析儀、干擾捕獲分析儀以及功率計的功能集于一體。這款多功能分析儀可實現簡單高效的現場測量。堅固設計和內置手柄使其非常適用于戶外任務。

主要特點

· 9 kHz 至 20 GHz

· 出色的靈敏度，使用前置放大器時 < –161 dBm (1 Hz)

· 一體化分析儀：頻譜分析儀、網絡分析儀和 CAT

· 內部跟蹤源、VSWR 電橋、偏置器

· 采用堅固耐用的防水外殼，適用于現場應用

多功能分析儀

· 手持式頻譜分析儀具備用于室內外應用的所有基本功能：

· 發射站的安裝與維護

· 分析發射信號（LTE、NB-IoT、TD-SCDMA、WCDMA、CDMA、GSM 等）

· 信道功率和雜散測量

· 電纜和天線測量

· 標量或矢量網絡分析

· 干擾分析

· 場強測量

· 實驗室或維修中的 EMI 診斷

出色的射頻性能

· 手持式頻譜分析儀體型雖小，但具備一流的靈敏度和三階截止點特性。因此，該分析儀具有良好的動態范圍，可處理低功率和高功率信號。

· 使用前置放大器時的 DANL（分辨率帶寬 = 1 Hz，歸一化），8 GHz 至 13.6 GHz：–162 dBm 典型值

· TOI (IP3)，300 MHz 至 3.6 GHz：+15 dBm 典型值

頻譜分析
		R&S?FSH4	R&S?FSH8	R&S?FSH13	R&S?FSH20
頻率范圍	型號.04/.14/.08/.18/.13/.23 /.20/.30	9 kHz 至 3.6 GHz	9 kHz 至 8 GHz	9 kHz 至 13.6 GHz	9 kHz 至 20 GHz
	型號 .24/.28	100 kHz 至 3.6 GHz	100 kHz 至 8 GHz	–	–
分辨率帶寬		1 Hz 至 3 MHz
顯示平均噪聲電平	無前置放大器，分辨率帶寬 = 1 Hz (標準化)
	9 kHz至100 kHz (僅限型號 .04/.14/.08/.18)	< –108 dBm，典型值 –118 dBm		< –96 dBm，典型值 –106 dBm
	100 kHz 至 1 MHz	< –115 dBm，典型值 –125 dBm
	1 MHz 至 10 MHz	< –136 dBm，典型值 –144 dBm
	10 MHz 至 2 GHz	< –141 dBm，典型值 –146 dBm
	2 GHz 至 3.6 GHz	< –138 dBm，典型值 –143 dBm
	3.6 GHz 至 5 GHz	–	< –142 dBm，典型值 –146 dBm
	5 GHz 至 6.5 GHz	–	< –140 dBm，典型值 –144 dBm
	6.5 GHz 至 13.6 GHz	–	< –136 dBm，典型值 –141 dBm
	13.6 GHz 至 18 GHz	–	–	–	< –134 dBm，典型值 –139 dBm
	18 GHz 至 20 GHz	–	–	–	< –130 dBm，典型值 –135 dBm
	有前置放大器，分辨率帶寬 = 1 Hz (標準化)
	100 kHz 至 1 MHz	< –133 dBm，典型值 –143 dBm		–
	1 MHz 至 10 MHz	< –157 dBm，典型值 –161 dBm		< –155 dBm，典型值 –160 dBm
	10 MHz 至 2 GHz	< –161 dBm，典型值 –165 dBm		–
	2 GHz 至 3.6 GHz	< –159 dBm，典型值 –163 dBm		–
	3.6 GHz 至 5 GHz	–	< –155 dBm，典型值 –159 dBm
	5 GHz 至 6.5 GHz	–	< –151 dBm，典型值 –155 dBm
	6.5 GHz 至 8 GHz	–	< –147 dBm，典型值 –150 dBm
	8 GHz 至 13.6 GHz	–	–	< –158 dBm，典型值 –162 dBm
	13.6 GHz 至 18 GHz	–	–	< –155 dBm，典型值 –160 dBm
	18 GHz 至 20 GHz	–	–	–	< –150 dBm，典型值 –155 dBm
三階截止點 (IP3)	300 MHz 至 3.6 GHz	> 10 dBm，典型值 +15 dBm
	3.6 GHz 至 20 GHz	–	> 3 dBm，典型值 +10 dBm
相位噪聲	頻率 500 MHz
	30 kHz 載波偏置	<–95 dBc (1 Hz)，典型值 –105 dBc (1 Hz)
	100 kHz 載波偏置	<–100 dBc (1 Hz)，典型值 –110 dBc (1 Hz)
	1 MHz 載波偏置	<–120 dBc (1 Hz)，典型值 –127 dBc (1 Hz)
檢波器		采樣值、最大峰值、最小峰值、自動尋峰值、RMS 值
電平測量不確定度	10 MHz < f ≤ 3.6 GHz	<1 dB，典型值 0.5 dB
	3.6 GHz < f ≤ 20 GHz	–	<1.5 dB，典型值 1 dB
顯示器		具有 VGA 分辨率的 6.5 英寸彩色 LCD 顯示器
電池續航時間 (無跟蹤源)	R&S?HA-Z204，4.5 Ah	最長 3 h
	R&S?HA-Z206，6.75 Ah	最長 4.5 h
尺寸 (W × H × D)		194 mm × 300 mm × 69 mm (144 mm) 1) 7.6 in × 11.8 in × 2.7 in (5.7 in)
重量		3 kg (6.6 lb)

矢量網絡分析1)/矢量電壓表2)
		R&S?FSH4	R&S?FSH8	R&S?FSH13/20
頻率范圍	型號 .24/.28/.23/.30	300 kHz 至 3.6 GHz	300 kHz 至 8 GHz	100 kHz 至 8 GHz
輸出功率 (端口 1)		0 dBm 至 –40 dBm		–
輸出功率 (端口 2)		0 dBm 至 –40 dBm		0 dBm 至 –40 dBm
反射測量 (S11 、S 22)
方向性	300 kHz 至 3 GHz	> 43 dB 額定值	> 43 dB 額定值	> 43 dB 額定值4)
	3 GHz 至 3.6 GHz	> 37 dB 額定值	> 37 dB 額定值	> 37 dB 額定值 4)
	3.6 GHz 至 6 GHz	–	> 37 dB 額定值	> 37 dB 額定值4)
	6 GHz 至 8 GHz	–	> 31 dB 額定值	> 31 dB 額定值4)
顯示模式	矢量反射和傳輸測量 (R&S?FSH-K42)	幅度、相位、幅度+相位、史密斯圓圖、VSWR、反射系數、mρ、單端口電纜損耗、電長度、群時延
	矢量電壓表 (R&S?FSH-K45)	幅度 + 相位，史密斯圓圖
傳輸測量
動態范圍 (S21)	100 kHz 至 300 kHz	典型值 70 dB	典型值 70 dB	–
	300 kHz 至 3.6 GHz	> 70 dB，典型值 90 dB	> 70 dB，典型值 90 dB	–
	3.6 GHz 至 6 GHz	–	> 70 dB，典型值 90 dB	–
	6 GHz 至 8 GHz	–	典型值 50 dB	–
動態范圍 (S12)	100 kHz 至 300 kHz	典型值 80 dB	典型值 80 dB	典型值 80 dB
	300 kHz 至 3.6 GHz	> 80 dB，典型值 100 dB	> 80 dB，典型值 100 dB	> 80 dB，典型值 100 dB
	3.6 GHz 至 6 GHz	–	> 80 dB，典型值 100 dB	> 80 dB，典型值 100 dB
	6 GHz 至 8 GHz	–	典型值 60 dB	典型值 60 dB
顯示模式	矢量反射和傳輸測量 (R&S?FSH-K42)	幅度 (衰減、增益)、相位、幅度+相位、電長度、群時延
	矢量電壓表 (R&S?FSH-K45)	幅度 + 相位
