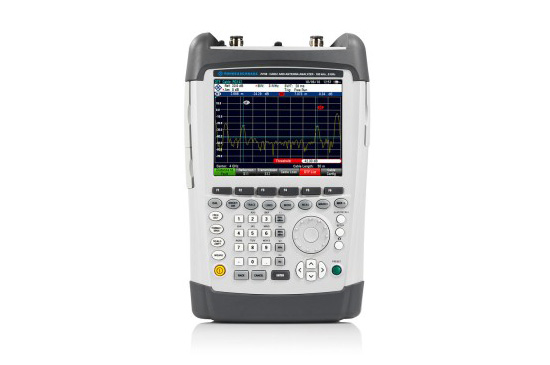

R&S?ZVH 是一種針對現場應用的加固型、手持式電纜及天線分析儀。該產品重量輕且操作簡單，對于需要有效的戶外測量儀器以便安裝和維護天線系統的人來說是不可或缺的。

主要特點

· 頻率范圍介于 100 kHz 至 3.6 GHz 或 8 GHz

· 100 dB（典型值）動態范圍，可用于濾波器及天線隔離測量

· 跨整個頻率范圍的工廠校準

· 內置直流供應電壓（偏壓），適用于放大器等有源組件

· 功率計選件

· 將測量結果保存在 SD 存儲卡或 USB 存儲器上

· 使用用戶可配置的測試序列（向?qū)В┹p松操作

· 易于更換的鋰離子電池，續航最長達 4.5 h

· 加固防濺式外殼，支持現場艱苦應用

· 重量輕（加電池重量為 3 kg），易于操作，且?guī)в幸子谟|控的功能鍵

特點和優勢

天線系統的安裝

· 故障點距離 (DTF) 測量

· 單端口電纜損耗測量

· 反射測量

· 傳輸測量

· 內置直流供應電壓

· 使用 GPS 接收機定位

· R&S?ZVH 出廠校準

天線系統的維護

· 雙端口矢量網絡分析

· 矢量電壓計

· 終端式及定向功率測量

· 使用寬帶功率探頭進行的脈沖分析

· 內部信道功率計

· 頻譜分析測量

· 瀑布圖測量

操作簡單

· 使用 R&S?ZVH 向?qū)В唵螏撞郊纯缮蓽y試報告

· 信道頻率設置表

· 在任何情況下都能獲得最佳的測量結果閱讀體驗

· 多語言操作

· 易于訪問、得到充分保護的連接器

記錄及遠程控制

· R&S?ZVHView 軟件（用于記錄測量結果）

· 通過 LAN 或 USB 遠程控制

		R&S^?ZVH4	R&S^?ZVH8
頻率范圍		100 kHz 至 3.6 GHz	100 kHz 至 8 GHz
標準測量功能		反射測量、故障點距離測量、單端口電纜損耗測量
輸出功率（端口 1、端口 2）		0 dBm 至 –40 dBm（標定），1 dB 步長
最大允許的雜散信號電平		+17 dBm（標定）
點數		101, 201, 401, 601, 631, 801, 1001, 1201
故障點距離 (DTF) 測量
顯示模式		回波損耗 (dB)，VSWR
儀表分辨率		（1.58 × 速度因子/跨度）
水平顯示范圍		3 m 至 1500 m
反射測量
方向性	100 kHz 至 3 GHz（標定）	> 43 dB（標定）	> 43 dB（標定）
	3 GHz 至 3.6 GHz	> 37 dB（標定）	> 37 dB（標定）
	3.6 GHz 至 6 GHz	–	> 37 dB（標定）
	6 GHz 至 8 GHz	–	> 31 dB（標定）
顯示模式		s₁₁，回波損耗 (dB)，VSWR，單端口電纜損耗
	矢量網絡分析 (R&S^?ZVH-K42)	s₁₁, s₂₂, 幅度, 相位, 幅度 + 相位, 史密斯圓圖, VSWR, 反射系數, mρ, 單端口電纜損耗, 電長度, 群時延
	矢量電壓計 (R&S^?ZVH-K45)	幅度 + 相位, 史密斯圓圖
發射測量（R&S^?ZVH-K39 或 R&S^?ZVH-K42）
動態范圍（S₂₁_、S₁₂）	100 kHz 至 300 kHz	> 50 dB（標定）	> 50 dB（標定）
	300 kHz 至 2.5 GHz	> 80 dB，典型值為 100 dB	> 80 dB，典型值為 100 dB
	2.5 GHz 至 3.6 GHz	> 70 dB，典型值為 90 dB	> 70 dB，典型值為 90 dB
	3.6 GHz 至 6 GHz	–	> 70 dB，典型值為 90 dB
	6 GHz 至 8 GHz	–	> 50 dB（標定）
顯示模式	發射測量 (R&S?ZVH-K39)	s₂₁，幅度（單位：dB）（損耗、增益）
	矢量網絡分析 (R&S^?ZVH-K42)	s₂₁, s₁₂, 幅度（損耗、增益）, 相位, 幅度 + 相位, 電長度, 群時延
	矢量電壓計 (R&S^?ZVH-K45)	幅度 + 相位
直流供應電壓（直流偏壓，端口 1 和端口 2）
電壓范圍	內部供應電壓	+12 V 至 +32 V，1 V 步長
最大輸出功率		4 W（電池），10 W（交流電源）
最大電流		500 mA
最大電壓	外部供應電壓	50 V
最大電流		600 mA
通用數據
顯示			6.5" 彩色液晶顯示屏（VGA 分辨率）
電池續航時間	R&S^?HA-Z204，4.5 Ah		最長 3 h
	R&S^?HA-Z206，6.75 Ah		最長 4.5 h
尺寸 (W × H × D)			194 mm × 300 mm × 69 mm (144 mm) ¹⁾, 7.6 in × 11.8 in × 2.7 in (5.7 in) ¹⁾
重量			< 3 kg (6.6 lb)
