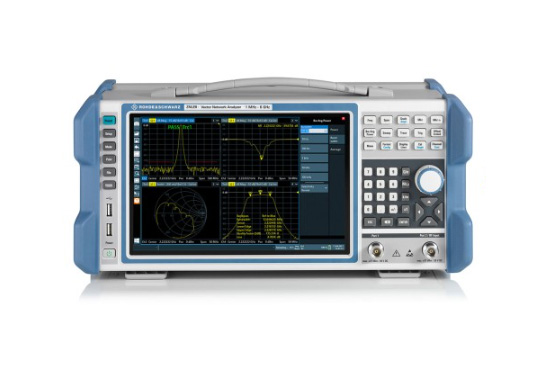

R&S?ZNLE 矢量網絡分析儀契合“Measurements as easy as ABC”的標語： 易于配置、易于校準、易于測量。 聞名遐邇的優質設計、創新的用戶界面以及緊湊尺寸使 R&S?ZNLE 非常適用于 VNA 基礎應用。
R&S?ZNLE 是一種雙端口矢量網絡分析儀，可用于無源器件上 S 參數 S11、S21、S12 和 S22 的雙向測量。 在訂購 R&S?ZNLE 時，只需要考慮兩個因素： 頻率范圍以及是否需要 GPIB 接口。
此分析儀的頻率范圍介于 1 MHz 至 3 GHz (R&S?ZNLE3) 或 1 MHz 至 6 GHz (R&S?ZNLE6)。 使用可選 GPIB 接口，您可以連接控制器以遠程控制 R&S?ZNLE。 作為單機式儀器，R&S?ZNLE 無需外部 PC 配置設置。 啟動儀器后即可開始測量。
主要特點
· 頻率范圍介于 1 MHz 至 3 GHz 或 1 MHz 至 6 GHz
· 具有完整 S 參數測試集的雙端口矢量網絡分析儀，可用于無源器件的雙向測量
· 最高 120 dB（典型值）的寬動態范圍
· 1 Hz 至 500 kHz 的測量帶寬
· 可快速測量，401 測量點只需 8.7 ms（100 kHz 中頻帶寬，200 MHz 頻跨，關閉校正）
· 緊湊尺寸（深 24 cm）且重量輕 (6 kg)
· 具有 10.1" WXGA 觸摸屏的單機式儀器
· Windows 10 操作系統
特性和優勢
· 具有可靠性能的經濟型儀器
· 緊湊型矢量網絡分析儀
· 具有低跡線噪聲，可確保高精度
· 測量速度快
· 使用多觸摸屏的用戶界面
· 10.1" WXGA 寬觸摸屏
· 結構清晰的用戶界面
· 具有撤消/重做軟鍵，方便用戶操作
· 完全集成化的上下文相關幫助菜單
· 適合實驗室應用的標準儀器
· 方便快速校準的校準單元
· 去嵌入/嵌入功能及夾具補償
· 可通過 LAN 和 GPIB 選件實現遠程控制
| ZNLE | ||
| 頻率范圍 | R&S?ZNLE6 | 1 MHz 至 6 GHz |
| R&S?ZNLE3 | 1 MHz 至 3 GHz | |
| 測量時間 | 201 測量點，100 kHz 中頻帶寬，200 MHz 頻跨，全雙端口校準 | 9.6 ms |
| 數據傳輸 | IEC/IEEE（201 測量點） | 3.0 ms（典型值） |
| HiSLIP（具有 1 Gbit/s LAN） | 2.5 ms（典型值） | |
| 動態范圍 | 10 Hz 測量帶寬 | 最高 >120 dB（典型值） |
| 輸出功率 | 最高 +2 dBm（典型值） | |
| 測量帶寬 | 1 Hz 至 500 kHz（按 1/1.5/2/3/5/7 步進） | |
| 頻率分辨率 | 1 Hz | |
| 每個跡線的測量點 | 1 到 5001 | |
| 操作系統 | Windows 10 | |
