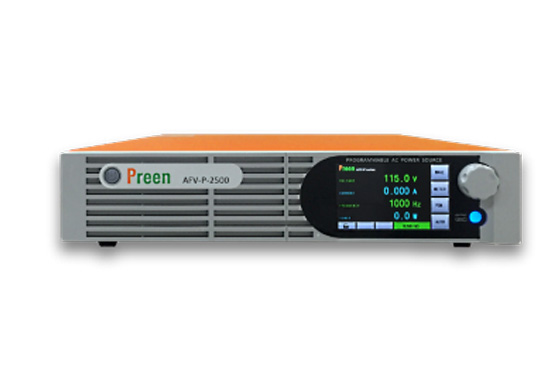

艾普斯AFV-P 系列為一款可程序交流電源供應器，具有直流輸出及精準的量測功能。此款高功率密度的交流電源具有四種輸出功率：600VA、1250VA、2500VA 與 5000VA，失真 (THD) 最低達<0.3%，提供純凈的交流電源給待測物。輸出電壓范圍為 0~310VAC可調，頻率為 40~500Hz可調，可選配 15~1000Hz，便于航空及國防等相關行業測試。AFV-P 系列為一款全方位的交流電源，適用于電子、電機、再生能源、國防、航天等產業的設計驗證或質量檢驗等應用場所。
艾普斯AFV-P 系列為一款可程序交流電源供應器，具有直流輸出及精準的量測功能。此款高功率密度的交流電源具有四種輸出功率：600VA、1250VA、2500VA 與 5000VA，
失真 (THD) 最低達<0.3%，提供純凈的交流電源給待測物。輸出電壓范圍為 0~310VAC可調，頻率為 40~500Hz可調，可選配 15~1000Hz，便于航空及國防等相關行業測試。
AFV-P 系列為一款全方位的交流電源，適用于電子、電機、再生能源、國防、航天等產業的設計驗證或質量檢驗等應用場所。
AFV-P 共有 1200個測試步驟及 50組記憶組合，搭配上Transient模式，能仿真多種電源擾動組合，例：電壓拉偏、瞬斷、暫降、突升或頻率擾動，用戶也可設定 0~360度啟動
/結束相角調整。采用最新的PWM技術， AFV-P 能瞬間輸出額定電流的 4.5倍，適用于電機類啟動時的浪涌電流，或透過緩升設定，達到緩啟動的功能，以減少馬達啟動時的電流。
· AFV-P的功率密度非常高，2500VA以下只有2U，5000VA以下只有4U
· 一機兩用，交流電源，具備直流輸出
· 輸出電壓最高可達310 V & 頻率調整范圍最廣可達 15-1000 Hz
· 真可達≦0.3%，干擾極低,適合做為標準源
· 瞬間輸出額定的4.5倍電流，減少配置功率，適用于電機類負載；
· AFV-P系列可設定電源0~360度的開始和結束相位角，便于各種開關類電源的輸入測試
· 電流恒定功能根據負載的情況，維持輸出電流不變，而電壓隨之調整
· 透過 AFV-P 可設定單次或連續的電壓及頻率的緩升、緩降、步階等測試步驟，利于待測物的電源輸入驗證及與可靠性驗證。
也可利用緩升功能，調整電壓及頻率的爬升速度，能有效降低馬達起動時的浪涌電流
· 搭配上Transient模式，能仿真多種電源擾動組合，例：電壓拉偏、瞬斷、暫降、突升或頻率擾動
· 透過5吋的觸控屏幕及旋鈕，用戶可快速設定電壓、頻率、電流等參數
· AFV-P系列具備專屬的計算機操控軟件及LabView驅動程序，免去用戶自行編程控制的煩惱
· AFV-P從輸出電壓0%爬升到90%，時間只需要300μs?？纱钆洳倏剀浖龆喾N法規測試，例如：IEC-61000-4-11、MIL-STD-704F。
機型 | AFV-P-600 | AFV-P-1250 | AFV-P-2500 | AFV-P-5000 | |
相數 | 單相 | ||||
電壓 | 98 - 132VAC / 196 - 264VAC | 196 - 264VAC (選配: 175-235VAC ) | |||
頻率 | 47 Hz - 63 Hz ( 選配 400Hz) | ||||
最大電流 | 10A | 20A | 20A | 40A | |
功率 | VA | 600VA | 1250VA | 2500VA | 5000VA |
W | 500W | 1000W | 2000W | 4000W | |
相數 | 1? / 2 Wire + G | ||||
電壓范圍 | 0 - 155Vrms / 0 - 310Vrms, user selectable | ||||
電壓精準度 | ± ( 0.5 % of setting + 0.1% F.S.) | ||||
電壓分辨率 | 0.1Vrms | ||||
頻率 | A 版:15-1000Hz B 版:40-500Hz | ||||
頻率精準度 | ±0.02% | ||||
頻率分辨率 | 0.1Hz,1Hz | ||||
最大電流 (RMS) | 5A/2.5A | 10A / 5A | 20A / 10A | 40A / 20A | |
最大電流 (Peak) | 22.5A / 11.3A | 45A / 22.5A | 90A / 45A | 180A / 90A | |
諧波失真 (THD) | ≦ 0.3% at 40-100Hz; ≦ 0.5% at 101-500Hz; ≦ 0.8% at 501-1000Hz (Resistive Load) | ||||
電源穩壓率 | ± 0.1V | ||||
負載穩壓率 | ≦ 0.07% F.S. (Resistive Load) | ||||
反應時間 | ≦ 300 μs | ||||
波峰因子 | ≧ 3 | ||||
浪涌電流因子 | ≧ 4.5 倍額定電流 (r.m.s) | ||||
功率 | 300W | 600W | 1250W | 2500W | |
電壓范圍 | 0 - 210V / 0 – 420V | ||||
最大電流 | 2.5A / 1.25A | 5A / 2.5A | 10A / 5A | 20A / 10A | |
紋波&噪聲 (RMS) | ≦ 0.15% | ≦ 0.24% | |||
電壓范圍 | 0 - 420Vrms | ||||
電壓精準度 | ±(0.2% of reading + 5 counts) | ||||
電壓分辨率 | 0.1V | ||||
頻率范圍 | 15 - 1000Hz | ||||
頻率精準度 | ±0.1Hz at 40.0 - 500Hz; ±0.2Hz at 501 - 1000Hz | ||||
頻率分辨率 | 0.1Hz | ||||
電流范圍 (RMS) | Hi: 1 - 12A / Lo: 0.005 - 1.2A | Hi: 2 - 24A Lo: 0.005 - 2.4A | Hi: 0.05A-48.00A | ||
電流精準度 (RMS) | ±(1% of reading + 5 counts) at 40.0 - 500Hz; ±(1% of reading + 10 counts) at 501 - 1000Hz | ||||
電流分辨率 (RMS) | Hi: 0.01A / Lo: 0.001A | Hi: 0.01A | |||
峰值電流范圍 (Peak) | 0 - 45A | 0 - 90A | 0 - 180A | ||
峰值電流精準度 (Peak) | ±(1% of reading + 5 counts) at 40.0 - 500Hz; ±(1% of reading + 10 counts) at 501 - 1000Hz | ±(1% F.S.+5 counts) | |||
峰值電流分辨率 (Peak) | 0.1A | ||||
功率范圍 | Hi: 100 - 1200W / Lo: 0 - 120W | Hi: 200 - 2400W / Lo: 0 - 240W | Hi: 0 - 4800W | ||
功率精準度 | ±(2% of reading + 10 counts) @ 40 - 500Hz; ±(2% of reading + 15 counts) @ 501 - 1000Hz | ||||
功率分辨率 | Hi: 1W / Lo: 0.1W | Hi: 1W | |||
效率(at max. power) | ≧ 77% | ≧ 80% | |||
保護 | OVP, LVP, OCP, OPP, OTP, RCP, Fan Fail and AMP Fail | ||||
通訊接口 | 標配 : RS232 / RS485 / Ethernet / USB / PLC Remote In&Out, 選配 : GPIB / Analog Control | ||||
恒流模式 | 恒流模式 (Over Current Foldback) | ||||
同步輸出信號 | ON模式/Event模式 (5V直流同步訊號 ) | ||||
內建可程記憶 | 50 組記憶組&1200組步驟 (24 步驟/記憶組 ) | ||||
工作溫度 | 0℃ - 40℃ | ||||
尺寸 (H*W*D) | 89*442*495 mm | 89*442*650 mm | 176*442*665mm | ||
重量 | 約 16 kg | 約 20 kg | 約 31.3 kg | 約 61.5kg | |
