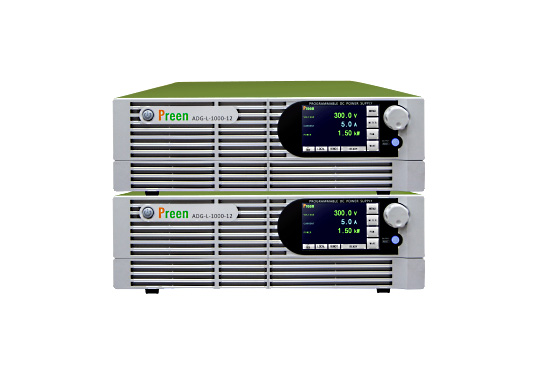

ADG-L系列可編程直流電源

型號:ADG-L

ADG-L系列具有恒定電壓(CV)、恒定電流( CC)、恒定功率(CP) 輸出模式，可應用在太陽能、電動車、鋰電池、元器件類斷路器、接觸器、保險絲以及實驗室/認證單位等，需求高電壓或大電流的EUT測試，提供客戶端在產品設計開發初期的各種測試仿真以及產品老化測試。

艾普斯最新推出的ADG-L系列是一款可編程高功率密度直流電源，采用DSP控制架構，以及PWM技術，能提供穩定的輸出以及精準的量測。 ADG系列具有三種輸出功率：

4KW、8KW與12KW，共計14款型號。

ADG-L系列具有恒定電壓(CV)、恒定電流( CC)、恒定功率(CP) 輸出模式，可應用在太陽能、電動車、鋰電池、元器件類斷路器、接觸器、保險絲以及實驗室/認證單位等，

需求高電壓或大電流的EUT測試，提供客戶端在產品設計開發初期的各種測試仿真以及產品老化測試。ADG-L系列在產品的設計上擁有完善的保護功能例如: 輸出過電壓、

過電流、過功率、以及輸入欠電壓、過電壓和過溫度保護等。ADG-L符合RoHS標準，是一款高性價比且兼具環保概念的產品。

高功率密度

ADG-L在12kW高度僅只有3U(13.2cm)高，方便用在標準機架或堆棧于機臺上，節省空間，同款型號還可以提供外部并機方式增大輸出功率，增加用戶操作上的彈性及便利性。

人性化操作接口

ADG-L 系列大型5吋觸控屏幕與飛梭旋鈕，提供直覺性的人機操作以及完整的呈現輸出電壓(V)、電流(I)、功率(P)量測讀值。

完整通訊接口

　　使用者可以透過標配RS-232、RS-485與Analog接口遠程控制電源，亦可選配Ethernet、USB或GPIB以滿足工業4.0自動化測試應用的需求，

可程序仿真功能

ADG-L 具有5組可程控以及每組99個步驟可以設定電壓/電流/時間，使用者可設定階段式或連續的電壓及電流，無需編寫程序即可做多項電源模擬。用戶亦可透過附加的上位機軟件遠程設定電壓及電流。

遠程線壓補償功能

　　在許多工廠或?qū)嶒?yàn)室，電源往往跟負載有一定的配置距離，ADG-L的遠程補償功能可防止距離所產生的壓降，省去用戶在電壓調整上的困難。

遠控操作軟件

ADG-L提供專屬的遠控操作軟件Preen Program，用戶能透過ADG的計算機軟件，做遠程遙控操作，操作清晰、簡易，增加其機能性及方便性。

完善的保護機制

ADG-L系列具有輸出過電壓保護(OVP)、輸出過電流保護(OCP)、輸出過功率保護(OPP)、過溫保護(OTP)、線壓補償過電壓保護(Line OVP)、輸入欠電壓保護(Vin UV)、輸入過電壓保護(Vin OV)、輸入三相電壓不平衡保護(Phase Fail)等，當有異常發生不至于損害到產品確保使用安全。

機型		ADG-L-160-25	ADG-L-330-12	ADG-L-330-25-4	ADG-L-160-50	ADG-L-330-24	ADG-L-330-50-8	ADG-L-660-12
輸出功率		4kW	4kW	4kW	8kW	8kW	8kW	8kW
電壓		1Φ 2W+G 187-264 Vac			1Φ 2W+G 187-264 Vac 3Φ4W+G 340-460 Vac
最大電流		24A			1Φ : 48A 3Φ : 24A
頻率		47 Hz - 63 Hz
輸入功率因子 (PF)		≧ 0.99 at max. power
電壓		0~160V	0~330V	0~330V	0~160V	0~330V	0~330V	0~660V
電流		0~25A	0~12A	0~25A	0~50A	0~24A	0~50A	0~12A
CV 模式	電壓漣波 (rms)	≦ 0.15% F.S.	≦ 0.08% F.S.	≦ 0.08% F.S.	≦ 0.15% F.S.	≦ 0.08% F.S.	≦ 0.08% F.S.	≦ 0.08% F.S.
	電壓噪聲 (p-p)	≦ 1.6% F.S.	≦ 0.8% F.S.	≦ 0.8% F.S.	≦ 2.5% F.S.	≦ 1.6% F.S.	≦ 1.6% F.S.	≦ 0.8% F.S.
	電源調節率	≦ 0.03% F.S.
	負載調節率	≦ 0.08% F.S.	≦ 0.05% F.S.	≦ 0.05% F.S.	≦ 0.08% F.S. + 80mV	≦0.08%F.S. + 80mV	≦0.08%F.S.+ 80mV	≦ 0.05% F.S.
CC 模式	電流漣波 (rms)	≦ 0.15% F.S.	≦ 0.25% F.S.	≦ 0.15% F.S.	≦ 0.15% F.S.	≦ 0.25% F.S.	≦ 0.15% F.S.	≦ 0.5% F.S.
	電源調節率	≦ 0.05% F.S.
	負載調節率	≦ 0.10% F.S.	≦ 0.10% F.S.	≦ 0.10% F.S.	≦ 0.2% F.S.	≦ 0.2% F.S.	≦ 0.2% F.S.	≦ 0.25% F.S.
瞬時反應時間*2		≦ 3ms	≦ 3ms	≦ 3ms	≦ 3ms	≦ 3ms	≦ 3ms	≦ 3.5ms
效率		≧ 90% at max. power
爬升率*3	上升時間	≦ 25ms	≦ 35ms	≦ 35ms	≦ 25ms	≦ 40ms	≦ 40ms	≦ 60ms
	下降時間 ( 滿載 )	≦ 30ms	≦ 40ms	≦ 40ms	≦ 35ms	≦ 45ms	≦ 45ms	≦ 45ms
	下降時間 ( 空載 )	≦ 10s
電壓設定精準度		≦ 0.08%F.S.+100mV
電壓量測精準度		≦ 0.08%F.S.+100mV			≦ 0.08%F.S.+100mV			≦ 0.08%F.S. +100mV
電壓分辨率		100mV
電流設定精準度		≦ 0.4%F.S.+60mA
電流量測精準度		≦ 0.3%F.S.+60mA			≦ 0.3%F.S.+60mA			≦ 0.4%F.S. +60mA
電流分辨率		10mA
通訊接口		Standard: RS-485/RS-232 (Modbus) & Analog Optional: Ethernet/USB/RS-485/RS-232 (SCPI) or GPIB
遠程電壓補償		≦ 5V
工作溫度		0° C ~ 40° C
儲存溫度		-20° C ~ 70° C
保護		OVP、OCP、OPP、OTP、Vin OV、Vin UV、LDC OV Vin LV、Phase Fail、Fan Fail
OVP 設定范圍		0~110% F.S.
OCP 設定范圍		0~110% F.S.
尺寸 (HxWxD)		132 x 442 x 756 mm / 5.20 x 17.40 x 29.76 inches
重量		4kW: approx. 26kg / 57.32lbs 8kW: approx. 33kg / 72.75lbs

機型		ADG-L-660-25-8	ADG-L-160-75	ADG-L-330-36	ADG-L-330-75-12	ADG-L-500-24	ADG-L-1000-12	ADG-L-1000-25-12
輸出功率		8kW	12kW	12kW	12kW	12kW	12kW	12kW
電壓		1Φ 2W+G 187-264 Vac 3Φ4W+G 340-460 Vac	1Φ 2W+G 187-264 Vac 3Φ3W+G 187-264 Vac 3Φ4W+G 340-460 Vac
最大電流		1Φ : 48A 3Φ : 24A	1Φ : 72A 3Φ :42A 3ΦY : 23A
頻率		47 Hz - 63 Hz
輸入功率因子 (PF)		≧ 0.99 at max. power
電壓		0~660V	0~160V	0~330V	0~330V	0~500V	0~1000V	0~1000V
電流		0~25A	0~75A	0~36A	0~75A	0~24A	0~12A	0~25A
CV 模式	電壓漣波 (rms)	≦ 0.08% F.S.	≦ 0.15% F.S.	≦ 0.08% F.S.	≦ 0.08% F.S.	≦ 0.1% F.S.	≦ 0.06% F.S.	≦ 0.06% F.S.
	電壓噪聲 (p-p)	≦ 0.8% F.S.	≦ 1.6% F.S.	≦ 1% F.S.	≦ 1% F.S.	≦ 0.8% F.S.	≦ 0.5% F.S.	≦ 0.5% F.S.
	電源調節率	≦ 0.03% F.S.
	負載調節率*1	≦ 0.05% F.S.	≦ 0.25% F.S.	≦ 0.25% F.S.	≦ 0.25% F.S.	≦ 0.05% F.S.	≦ 0.05% F.S.	≦ 0.05% F.S.
CC 模式	電流漣波 (rms)	≦ 0.25% F.S.	≦ 0.1% F.S.	≦ 0.15% F.S.	≦ 0.1% F.S.	≦ 0.25% F.S.	≦ 0.5% F.S.	≦ 0.25% F.S.
	電源調節率	≦ 0.05% F.S.
	負載調節率	≦ 0.25% F.S.	≦ 0.1% F.S.	≦ 0.1% F.S.	≦ 0.1% F.S.	≦ 0.15% F.S.	≦ 0.15% F.S.	≦ 0.15% F.S.
瞬時反應時間*2		≦ 3.5ms	≦ 4ms	≦ 4ms	≦ 4ms	≦ 3ms	≦ 3ms	≦ 3ms
效率		≧ 90% at max. power
爬升率*3	上升時間	≦ 60ms	≦ 25ms	≦ 35ms	≦ 35ms	≦ 45ms	≦ 90ms	≦ 90ms
	下降時間 ( 滿載 )	≦ 45ms	≦ 35ms	≦ 45ms	≦ 45ms	≦ 30ms	≦ 40ms	≦ 40ms
	下降時間 ( 空載 )	≦ 10s
電壓設定精準度		≦ 0.08%F.S.+100mV
電壓量測精準度		≦ 0.08%F.S. +100mV	≦ 0.08%F.S.+100mV			≦ 0.08%F.S.+150mV
電壓分辨率		100mV
電流設定精準度		≦ 0.4%F.S.+60mA
電流量測精準度		≦ 0.4%F.S. +60mA	≦ 0.4%F.S.+60mA			≦ 1%F.S.+150mA
電流分辨率		10mA
通訊接口		Standard: RS-485/RS-232 (Modbus) & Analog Optional: Ethernet/USB/RS-485/RS-232 (SCPI) or GPIB
遠程電壓補償		≦ 5V
工作溫度		0° C ~ 40° C
儲存溫度		-20° C ~ 70° C
保護		OVP、OCP、OPP、OTP、Vin OV、Vin UV、LDC OV Vin LV、Phase Fail、Fan Fail
OVP 設定范圍		0~110% F.S.
OCP 設定范圍		0~110% F.S.
尺寸(HxWxD)		132 x 442 x 756 mm / 5.20 x 17.40 x 29.76 inches
重量		8kW: approx. 33kg/72.75lbs 12kW: approx. 40kg /88.18lbs
