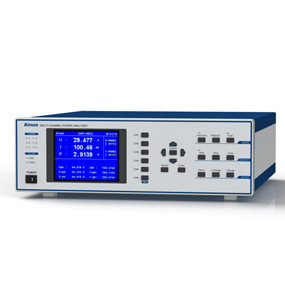

主要特點
· 多通道: 1～6通道測量單元配置，可靈活配置為多通道單相、三相三×2、三相四×2、四相（DC+三相三）等模式，滿足多種負載（空調、逆變器、變頻器、電機）測量需求；
· 高精度: 使用高速DSP處理器，16位高速高精度AD轉換器，基本精度可達0.1%，最快100ms顯示數據更新周期；
· 寬功率: 單通道可測量電流50A（可選配20A、10A、5A、2A、1A等規格，且支持混合搭配），功率最小分辨力0.1mW，滿足待機功耗測量需求和額定功率測量需求；
· 寬頻帶: 交流、直流信號兩用，功率測量帶寬DC、0.5Hz~100kHz，可滿足各種標準和非標準正弦波形負載功率測量；
· 多路諧波分析: 六通道可同時進行諧波分析，最高50次諧波測量，失真度分析，可直觀顯示各次諧波含量和總含量；
· 多路頻率測量: 六通道可同時進行頻率測量；
· 線路濾波：采用500Hz、5.5kHz的低通濾波器，可測量PWM波形的基波值，濾掉開關電源電流高頻干擾；
· 傳感器: 變比功能，支持常規I-I、V-V型電壓/電流互感器；支持BNC接口的I-V型電流傳感器，最大輸入電壓10V，可選配大電流傳感器；
· 效率計算: 可同時測量設備的輸入、輸出能耗，并計算出其效率；
· 電能累積: 可單獨累積正向電能量、反向電能量和綜合電能量，進行買賣電能測量；
· 閾值報警: 每通道可獨立設置10組電壓、電流、功率、功率因數等閾值和測量門限值，自動上下限判定，報警；
· 中英界面: 可切換設置中文、英文操作界面及時間、日期顯示；
典型應用
· 單相/三相家用電器、商用電器待機功耗和功率分析.
· 光伏逆變器功率、效率、諧波分析.
· 電動汽車、充電樁電性能測量.
· 電力電子、變壓器、發電機功率、諧波分析.
· 變頻器、變頻電機功率、諧波分析.
· 開關電源功率、諧波、浪涌電流分析.
· 照明、LED功率分析
| 型號 | AN87500-x | |
測量通道-x | 1～6 | |
接線方式 | 1P2W(單相2線)、1P3W(單相3線)、3P3W(三相3線，2電壓2電流)、3P3W(3V3A)(三相3線，3電壓3電流)、3P4W(三相4線) | |
測量參數 | 電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數λ、電壓頻率fU、電流頻率fI、相位角Φ、效率η、總電能量Wh、正向電能量Wh+、反向電能量Wh-、電流積分Ah、50次諧波分析HDF、電壓和電流失真度THD、浪涌電流Ir、峰值電壓Vpk、峰值電流Ipk、電壓峰值因數CfU、電流峰值因數CfI | |
輸入阻抗 | 電壓：約2MΩ， 電流直接輸入：約2.5mΩ (50A規格) 電流傳感器輸入：約100kΩ | |
AD采樣速 | 約100kS/s | |
滿量程峰值因數 | 3 | |
電壓額定量程（直接輸入） | 15/30/60/100/150/300/600/1000*[V] *1000V滿量程峰值因數為1.5 | |
| 電流額定量程（直接輸入） | 50A電流規格：500m/1/2/5/10/20/40/50*[A] *50A滿量程峰值因數為1.5 選配： 20A電流規格：100m/200m/500m/1/2/5/10/20[A] 10A電流規格：50m/100m/200m/500m/1/2/5/10[A] 5A電流規格：20m/50m/100m/200m/500m/1/2/5[A] 2A電流規格：10m/20m/50m/100m/200m/500m/1/2[A] 1A電流規格：5m/10m/20m/50m/100m/200m/500m/1[A] | |
| 電流額定量程（BNC傳感器） | 50m/100m/200m/500m/1/2/5/10[V] | |
電壓、電流量程精度范圍 | (1%～110%)*×量程 *電壓1000V、電流50A精度范圍為(1%～100%)×量程 | |
功率因數范圍 | ±(0.001 ～ 1.000) | |
電壓測量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz | ±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±({0.1+0.05×(f-1)}%×顯示值+0.2%×量程) ±({0.5+0.04×(f-10)}%×顯示值+0.3%×量程) |
電流測量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz | ±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±((0.1×f)%顯示值+0.2%×量程) ±({1+0.08×(f-10)}%×顯示值+0.3%×量程) |
有功功率測量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz | ±(0.1%×顯示值+0.1%×量程) ±(0.3%×顯示值+0.2%×量程) ±(0.1%×顯示值+0.1%×量程) ±(0.2%×顯示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×顯示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×顯示值+0.3%×量程) ±({5.1+0.18×(f-50)}%×顯示值+0.3%×量程) |
有功功率 測量范圍 | 50A電流規格：11mW~11kW@220V，PF=0.01~1 選配： 20A電流規格：2.2mW~4.4kW@220V，PF=0.01~1 10A電流規格：1.1mW~2.2kW@220V，PF=0.01~1 5A電流規格：0.4mW~1.1kW@220V，PF=0.01~1 2A電流規格：0.2mW~440W@220V，PF=0.01~1 1A電流規格：0.1mW~220W@220V，PF=0.01~1 | |
有功功率分辨力 | 0.1mW | |
頻率測量范圍 | DC，0.5Hz ～ 100kHz | |
頻率測量精度 | ±0.1%×示值 | |
諧波測量 | 10Hz ～ 600Hz，1～50次諧波含量，總失真度 | |
電能測量范圍 | 0～99999MWh (分辨率：1mWh/0.01mAh) | |
電能測量精度 | ±0.2%×示值 | |
擴展不確定 | 電壓、電流、功率、頻率、電能量≤0.20% | |
濾波器功能 | 500Hz、5.5kHz電壓線路、電流線路和頻率濾波 | |
變比功 | 1 . 0～ 5000.0 | |
數據更新周期 | 100m / 250m / 500m / 5 [s] | |
報警功能 | 10組電壓、電流、功率、功率因數； 上限、下限、門限設定 | |
控制接口 | 標配：RS-232、開關量接口； 選配：RS-485、GPIB | |
顯示器 | 5.7英寸 彩色液 | |
外形尺寸 | 426(W，前飾框) x 132.5(H，前飾框) x 500(D，不含接線柱) mm | |
| 開口尺寸 | 422(W，機體) x 128.5(H，機體) mm | |
| 底腳高度 | 17.5mm | |
整機重量 | 約10kg | |
