主要特點
· 測試帶寬：DC,0.5~100kHz，0.1%，0.15~1000V，0.2m~50A（包含定制范圍）.
· 50次諧波，外部傳感器輸入.
· 標配LAN口、RS232/485通信接口，支持MODBUS-RTU，TCP-MODBUS.
· 可選配電機卡，兼容電功機械功同步效率測試.
典型應用
· 嚴苛工業現場型式試驗.
· 高溫老化室測試.
· 電機臺架效率測試.
· 電動工具測試.
· 家用電器、商用電器待機功耗和功率分析.
· 電力電子、變壓器功率、諧波分析
· 開關電源功率、諧波分析
· 照明、LED功率分析

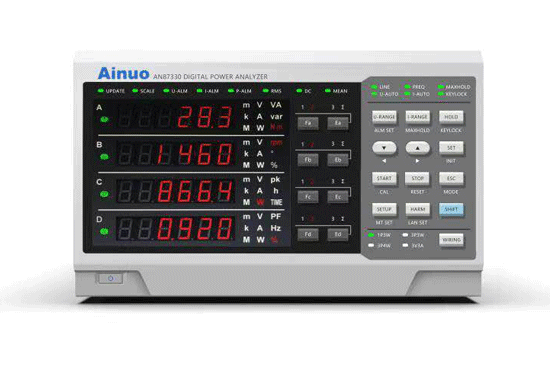

| 型號 | AN87330 | |
電流規格 | 20A | |
接線方式 | 1P3W (單相3 線)、3P3W (三相 3 線，2 電壓 2 電流)、 3V3A ( 三相 3 線，3 電壓 3 電流)、3P4W (三相 4 線) | |
各相輸入阻抗 | 電壓：約2MΩ 電流直接輸入：約10mΩ 電流傳感器輸入：約100kΩ | |
滿量程峰值因數 | 3 | |
電壓額定量程（直接輸入） | 15/30/60/100/150/300/600/1000*[V] *1000V滿量程峰值因數為1.5 | |
| 電流額定量程（直接輸入） | 100m/200m/500m/1/2/5/10/20*[A] *20A最大量程滿量程峰值因數為1.5 | |
| 電流額定量程（傳感器輸入） | 50m/100m/200m/500m/1/2/5/10[V] | |
電壓/電流 精度范圍 | (1%～110%)×量程 *電壓1000V量程、電流20A量程精度范圍為(1%～100%)×量程 | |
功率因數范圍 | ±(0.001 ～ 1.000) | |
電壓測量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz | ±(0.1%×示值+0.2%×量程) ±(0.1%×示值+0.2%×量程) ±(0.1%×示值+0.1%×量程) ±(0.1%×示值+0.2%×量程) ±({0.07×f}%x示值+0.3%×量程) ±(0.5%x示值+0.5%x量程)，±[{0.04×(f–10)}%x示值] |
電流測量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz | ±(0.1%×示值+0.2%×量程) ±(0.1%×示值+0.2%×量程) ±(0.1%×示值+0.1%×量程) ±(0.1%×示值+0.2%×量程) ±({0.07×f}%x示值+0.3%×量程) ±(0.5%x示值+0.5%x量程)，±[{0.04×(f–10)}%x示值] |
有功功率測量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz | ±(0.1%×示值+0.2%×量程) ±(0.3%×示值+0.2%×量程) ±(0.1%×示值+0.1%×量程) ±(0.2%×示值+0.2%×量程) ±(0.1%x示值+0.3%x量程)，±[{0.067×(f–1)}%x示值] ±(0.5%x示值+0.5%x量程)，±[{0.09×(f–10)}%x示值] |
有功功率測量范圍 | 4.4mW~4.4kW/相 @220V，PF=0.01~1 | |
有功功率最高分辨力 | 0.1mW | |
頻率測量范圍 | DC，0.5Hz ～ 100kHz | |
頻率測量精度 | ±0.1%×示值 | |
諧波測量 | 10Hz ～ 600Hz，1～50次諧波含量，總失真度 | |
電能測量范圍 | 0～99999MWh (分辨率：1mWh/0.01mAh) | |
電能測量精度 | ±0.2%×示值 | |
電能計時 | 9999時59分59秒 | |
濾波器功能 | 500Hz、5.5kHz電壓線路、電流線路和頻率濾波 | |
| 電壓、電流變比范圍 | 1 . 0～ 5000.0 | |
外部輸入變比 | 0.010~100.000 | |
數據更新周期 | 100m / 200m / 500m / 1/2/5/10[s] | |
報警功能 | 三相總電壓、三相總電流、三相總功率上/下限、門限設定 | |
控制接口 | 標配：RS-232，以太網； 選配：RS-485，電機測量板卡（脈沖型扭矩轉速傳感器） | |
通訊協議 | Ainuo3.0，Modbus，TCP Modbus | |
外形尺寸 | 213（W）× 132.5（H）× 400（D）mm | |
| 開口尺寸 | 213（W）× 132.5（H） mm | |
| 底腳高度 | 15mm | |
整機重量 | 約4kg | |
整機功耗 | 約60VA | |
