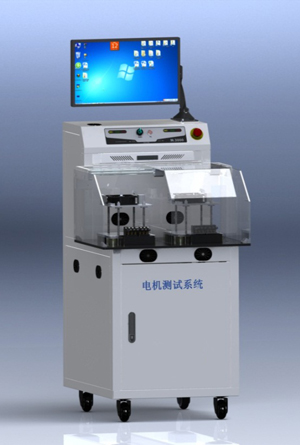

產品簡介：
本產品適用于步進電機整機/定子的電氣性能測試，一次接線完成多種功能測試，通過高精度的對接工裝完成反電勢、空載等功能測試，在步進行業內被廣泛應用。
產品特點：
1、高集成，單臺設備集成耐壓、絕緣、電阻、反電勢等功能，測試流程多樣化選擇；
2、易維護，采用插板式設計，可快速更換問題板卡恢復生產；
3、易操作，簡單的人機交互界面，將測試操作變得易學易懂。
4、易兼容，具備串口/USB/網口等多種外接端口，并可通過TCP/IP網絡協議對接MES；
5、定制化：根據被測品來進行工裝定制，滿足客戶多方面要求；
測試項目：
定子：耐壓、絕緣、匝間、電阻、反嵌、轉向.
整機：耐壓、絕緣、電阻、空載、反電勢、霍爾、振動.
規格參數
| 項目 | 類別 | 標準 | 改制 | |
耐壓測試 | 輸出電壓 | 范圍：（300-3000）VAC，步幅10V/步 精度：±（2.5%×設定值+10V） | 5000VAC | |
| 擊穿電流 | 范圍：（0.10-20.00）mA 精度：±（2.5%×讀數值+5個字） | 100mA | ||
| 持續時間 | 范圍：（1.0-99.9）s 精度：±（1%×設定值+0.1s） | |||
| 絕緣測試 | 輸出電壓 | 范圍：（200-1000）VDC，步幅5V/步 精度：±（3%×設定值+5V） | ||
絕緣電阻 | 范圍：（1-500）MΩ 精度：≤200MΩ，±（3%×讀數值+5個字） ＞200MΩ，±（5%×讀數值+8個字） | |||
| 持續時間 | 范圍：（1.0-99.9）s 精度：±（1%×設定值+0.1s） | |||
| 電阻測試 | 電阻測量 | 范圍：（0.1-20K）Ω 精度：±（0.3%×讀數值+3個字） | 100mΩ | |
| 溫度測量 | 范圍：（0-60）℃ 精度：±0.5℃ | |||
| 不平衡度 | 電阻值-電阻平均值|/電阻平均值*100% | |||
匝間測試 | 脈沖電壓 | 范圍：（300-3000）VAC 精度：±（3%×設定值+10V） | ||
| 波前時間 | ≤0.5μs | |||
| 波形參數 | 面積/差積，（1-10）次連續沖擊 范圍：（0-99）% | |||
| 反嵌 | 正常/反嵌 | |||
| 轉向 | 不轉/正轉/反轉 | |||
霍爾 信號 | 電壓 | 范圍：（0.5-10.0）V 精度：±（0.5%×讀數值+2個字） | ||
| 頻率 | 范圍：（10-1000）HZ 精度：±（0.1%×讀數值+1個字 | |||
| 占空比 | 范圍：（20-80）% 精度：±1% | |||
反電勢 測試 | 電壓 | 范圍：（40.0-450.0）V 精度：±（0.5%×讀數值+4個字） | ||
| 相位差 | 范圍：0°-360° | |||
空載 測試 | 電壓 | 范圍：（50.0-460.0)V 精度：±（0.3%示值+0.2%量程） | 690V | |
| 電流 | 范圍：（0.05-40.00）A 精度：±（0.3%示值+0.2%量程 | 500A | ||
| 功率 | 范圍：1.0W-18.0KW 精度：±（0.8%示值+0.2%量程） | 350KW | ||
