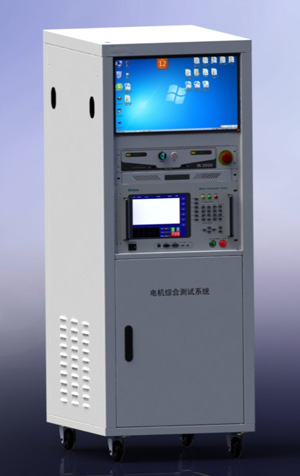

產品簡介：
本產品適用于新能源電動車定子/整機的電氣性能測試，具備多功能定制方案，滿足各種型號、尺寸的定子及整機測試，具有成熟工裝設計方案。
產品特點：
1、大范圍，電阻測試1mΩ~200KΩ，并可測量交流電阻、直流電阻、溫傳、旋變等；
2、高效率，一次接線完成客戶需求的安規測試，降低節拍；
3、高檢出，匝間選用大電容模塊，提高匝間不良率的檢出效果。
4、重安全，具備多種安全防護措施（光柵/急停/短路速停），保證操作人員安全；
5、易兼容，具備串口/USB/網口等多種外接端口，并可通過TCP/IP網絡協議對接MES；
6、信息化：可無限制的測試數據保存，并可根據客戶要求進行相應處理；
測試項目：
定子：耐壓、絕緣、匝間、交流電阻、直流電阻、電感、轉向
整機：耐壓、絕緣、匝間、交流電阻、直流電阻、電感、空載、反電勢.
規格參數
| 項目 | 類別 | 標準 | 改制 | |
耐壓測試 | 輸出電壓 | 范圍：（300-3000）VAC，步幅10V/步 精度：±（2.5%×設定值+10V） | 5000VAC | |
| 擊穿電流 | 范圍：（0.10-20.00）mA 精度：±（2.5%×讀數值+5個字） | 100mA | ||
| 持續時間 | 范圍：（1.0-99.9）s 精度：±（1%×設定值+0.1s） | |||
| 絕緣測試 | 輸出電壓 | 范圍：（200-1000）VDC，步幅5V/步 精度：±（3%×設定值+5V） | ||
絕緣電阻 | 范圍：（1-500）MΩ 精度：≤200MΩ，±（3%×讀數值+5個字） ＞200MΩ，±（5%×讀數值+8個字） | |||
| 持續時間 | 范圍：（1.0-99.9）s 精度：±（1%×設定值+0.1s） | |||
| 電阻測試 | 電阻測量 | 范圍：（0.1-20K）Ω 精度：±（0.3%×讀數值+3個字） | 100mΩ | |
| 溫度測量 | 范圍：（0-60）℃ 精度：±0.5℃ | |||
| 不平衡度 | 電阻值-電阻平均值|/電阻平均值*100% | |||
匝間測試 | 脈沖電壓 | 范圍：（300-3000）VAC 精度：±（3%×設定值+10V） | ||
| 波前時間 | ≤0.5μs | |||
| 波形參數 | 面積/差積，（1-10）次連續沖擊 范圍：（0-99）% | |||
霍爾 測試 | 電壓 | 范圍：（0.5-10.0）V 精度：±（0.5%×讀數值+2個字） | ||
| 頻率 | 范圍：（10-1000）HZ 精度：±（0.1%×讀數值+1個字 | |||
| 占空比 | 范圍：（20-80）% 精度：±1% | |||
反電勢 測試 | 電壓 | 范圍：（40.0-450.0）V 精度：±（0.5%×讀數值+4個字） | ||
| 相位差 | 范圍：0°-360° | |||
空載 測試 | 電壓 | 范圍：（50.0-460.0)V 精度：±（0.3%示值+0.2%量程） | 690V | |
| 電流 | 范圍：（0.05-40.00）A 精度：±（0.3%示值+0.2%量程） | 500A | ||
| 功率 | 范圍：1.0W-18.0KW 精度：±（0.8%示值+0.2%量程） | 350KW | ||
