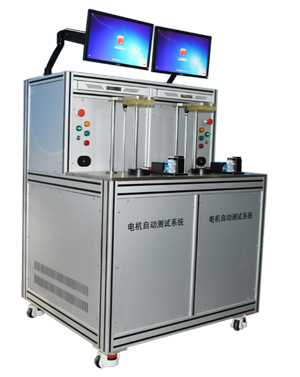

產品簡介：
本產品適用于外置驅動板卡類型的直流無刷電機，系統由定制工裝、工業計算機、測試模塊、空載模塊等組成，實現對無刷電機的霍爾、反電勢等多功能測試。
產品特點：
1、高集成，單臺設備集成耐壓、絕緣、匝間、反電勢等功能，測試流程多樣化選擇；
2、高效率，一次接線完成客戶需求的運行及安規測試，減少工位節拍；
3、易兼容，設備內含有多種接口，如RS232/USB/網口，滿足于其他設備對接的需求；
4、模塊化，各功能采用模塊化設計，具有維護簡單、測試精確的特點；
5、定制化，采用通用性高的工裝定制，滿足多類型整機同工裝測試的需求。
測試項目：
定子：耐壓、絕緣、匝間、電阻、電阻平衡度
整機：耐壓、絕緣、匝間、電阻、電阻平衡度、空載、霍爾、反電勢
規格參數
| 項目 | 類別 | 標準 | 改制 | |
耐壓測試 | 輸出電壓 | 范圍：（300-3000）VAC，步幅10V/步 精度：±（2.5%×設定值+10V） | 5000VAC | |
| 擊穿電流 | 范圍：（0.10-20.00）mA 精度：±（2.5%×讀數值+5個字） | 100mA | ||
| 持續時間 | 范圍：（1.0-99.9）s 精度：±（1%×設定值+0.1s） | |||
| 輸出 | 輸出電壓 | 范圍：（200-1000）VDC，步幅5V/步 精度：±（3%×設定值+5V） | ||
絕緣電阻 | 范圍：（1-500）MΩ 精度：≤200MΩ，±（3%×讀數值+5個字） ＞200MΩ，±（5%×讀數值+8個字） | |||
| 持續時間 | 范圍：（1.0-99.9）s 精度：±（1%×設定值+0.1s） | |||
| 電阻測試 | 電阻測量 | 范圍：（0.1-20K）Ω 精度：±（0.3%×讀數值+3個字） | 100mΩ | |
| 溫度測量 | 范圍：（0-60）℃ 精度：±0.5℃ | |||
| 不平衡度 | 電阻值-電阻平均值|/電阻平均值*100% | |||
匝間測試 | 脈沖電壓 | 范圍：（300-3000）VAC 精度：±（3%×設定值+10V） | ||
| 波前時間 | ≤0.5μs | |||
| 波形參數 | 面積/差積，（1-10）次連續沖擊 范圍：（0-99）% | |||
霍爾 測試 | 電壓 | 范圍：（0.5-10.0）V 精度：±（0.5%×讀數值+2個字） | ||
| 頻率 | 范圍：（10-1000）HZ 精度：±（0.1%×讀數值+1個字 | |||
| 占空比 | 范圍：（20-80）% 精度：±1% | |||
反電勢 測試 | 電壓 | 范圍：（1.0-50.0）V 精度：±（0.5%×讀數值+4個字 | ||
| 相位差 | 范圍：0°-360° | |||
空載 測試 | 電壓 | 范圍：（50.0-300.0)V 精度：±（0.3%示值+0.2%量程） | ||
| 電流 | 范圍：（0.05-20.00）A 精度：±（0.3%示值+0.2%量程） | |||
| 功率 | 范圍：1.0W-6.0KW 精度：±（0.8%示值+0.2%量程） | |||
