系統簡介
BD汽車中央電器控制盒老化系統由大功率直流穩壓電源、直流電子負載、CAN盒等模塊組成，廣泛應用于汽車企業研發、生產、品管等部門，為客戶提供精準、高效、穩定、可靠的測試解決方案。
系統特點
全面：繼電器控制邏輯測試；CAN信號控制邏輯測試；熔斷電流測試；電耐久性測試；電壓降測試；溫度測試；
可靠：電源、負載、采集設備精度高，保證結果的準確性；平均無故障時間6000h以上，可滿足長時間老化測試需求；
靈活：測試回路數量可編輯；回路測試步驟可編輯；拉載時間、拉載值可編輯；模塊化設計便于拆卸和移動；
高效：可同時測試多路，節省測試時間；自動化程度高，減少人工參與；測試結果圖像加報表顯示，便于查閱。
滿足GB標準及行業規范
QCT-29106-2004線束標準；GBT 31465-2015道路車輛熔斷器
QCT-707-2004車用中央電氣接線盒技術條件；SAE-USCAR-2汽車連接器標準，福特保險盒標準

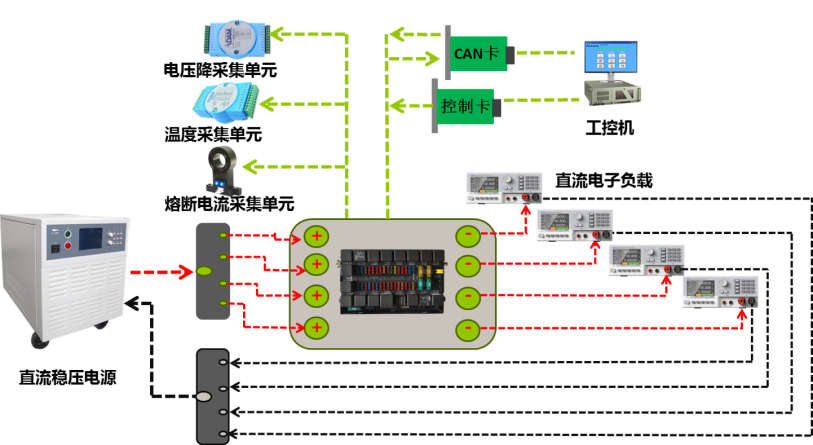

系統架構
配置明細
| 系統配置 | 名稱 | 備注 | ||
| 輸入 | 直流穩壓電源 | 產品輸入供電 | ||
| 輸出 | 直流電子負載 | 被測品輸出拉載及測量 | ||
溫度采集單元 | 實時溫度采集 | |||
| 熔斷電流采集單元 | 熔斷器熔斷時間測量 | |||
| 電壓降采集單元 | 電壓降采集 | |||
| CAN通訊單元 | 接受和發送CAN報文 | |||
| 轉接/控制 | 接線端口板 | 提供產品與系統對接端口 | ||
| 系統控制單元 | 提供繼電器切換控制信號 | |||
| 系統附件 | 38寸標準機柜；工控機/顯示器；自動測試軟件 | |||
測試項目
| 繼電器動作邏輯測試 | 電耐久性測試 | CAN信號控制邏輯測試 | ||
| 回路拉載電流測試 | 按設定時序拉載測試 | 電壓降測試 | ||
| 溫度測試 | 熔斷電流測試 | |||
更多詳情解決方案，請聯系0755-23216880，我們期待與您的交流
