系統簡介
BD電動汽車車載充電機及DCDC轉換器測試系統是針對電動汽車測試行業方向的產品，可為客戶提供精準、高效、穩定、可靠的測試。
系統特點
核心：系統單表、測試軟件均為自主研發，擁有多項技術專利，緊隨國家標準，內建符合標準的測試項；
可靠：系統可長期穩定運行，行業高精度；全自動測試，消除人為因素的影響；
智能：開放式系統架構，擴展性強；填空式操作界面，無需編程能力；
實用：客制化接線工裝，快速連接測試；多項測試項目，一站式完成。
滿足GB/NB標準及行業規范
QCT/895-2011電動汽車傳導式車載充電機
GB/T24347-2009電動汽車DC/DC轉換器
GBT20234.1電動汽車傳導充電用連接裝置第1部分通用要求2015
GBT20234.2電動汽車傳導充電用連接裝置第2部分交流充電接口2015
GBT27930電動期汽車非車載傳導式充電機與電池管理系統間的通信協議2015
GBT18487.1電動汽車傳導充電系統第1部分通用2015

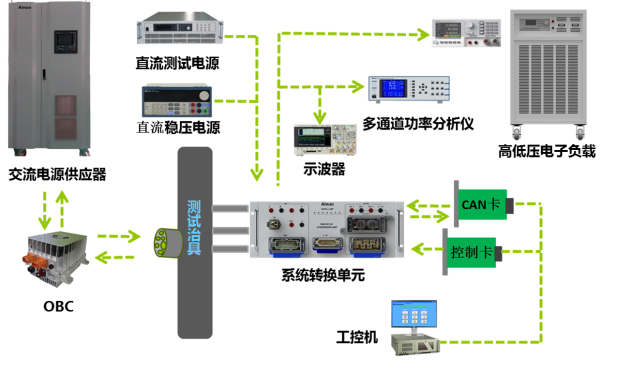

車載充電機測試系統架構
、
車載充電機測試項目
QCT/895-2011規定測試項目
| 輸入電壓范圍測試 | 輸入頻率范圍測試 | 充電功能測試 | 擴展測試項目 | |||
| 限壓、限流功能測試 | 諧波電流含量測試 | 輸入過壓保護測試 | 輸入電壓擾動測試 | |||
| 輸出過壓保護測試 | 輸入欠壓保護測試 | 輸出欠壓保護測試 | 輸入電壓緩升測試 | |||
| 斷電保護測試 | 輸出反接保護測試 | 短路保護測試 | 輸出電流紋波測試 | |||
| 低壓供電功能測試 | 啟動沖擊電流測試 | 輸出電壓誤差測試 | 輸入掉電剩余電壓測試 | |||
| 輸出電流誤差測試 | 輸出電壓紋波測試 | 功率因數和充電效率測試 | 靜態功耗測試 | |||
| 輸出響應時間測試 | 型號檢測 | |||||

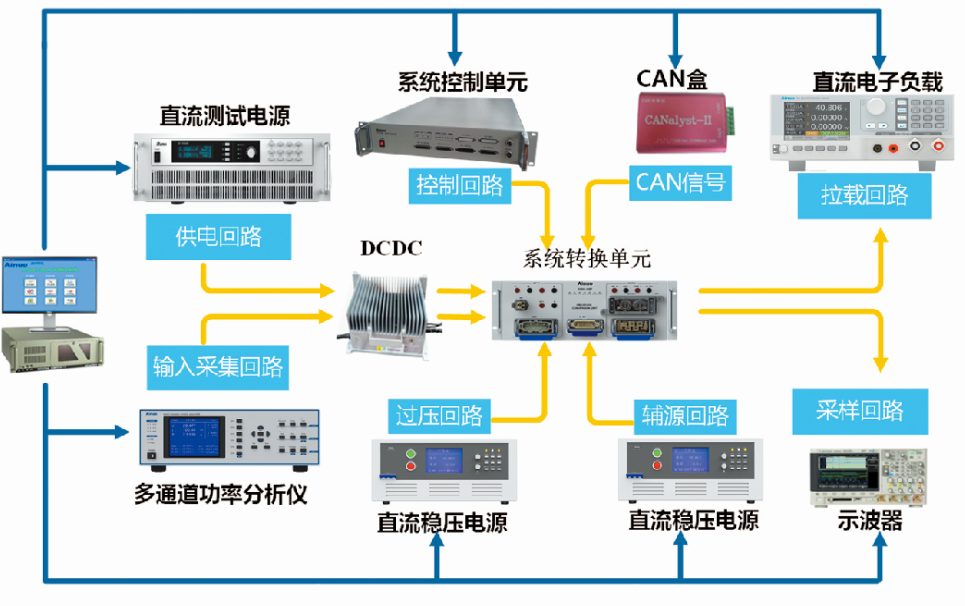

DCDC轉換器測試系統架構
配置明細
| 系統配置 | 名稱 | 備注 | ||
| 輸入 | 交流電源供應器 | OBC輸入供電 | ||
| 多通道功率分析儀 | OBC及DCDC輸入?yún)?shù)測量 | |||
直流測試電源 | DCDC輸入供電 | |||
| 直流穩壓電源 | OBC及DCDC使能、電池高壓信號 | |||
| 輸出 | 高壓大功率直流電子負載 | 高壓輸出拉載及測量 | ||
| 低壓小功率直流電子負載 | 低壓輸出拉載及測量 | |||
| 低壓大功率直流電子負載 | 低壓大電流拉載及測量 | |||
| 示波器 | 顯示波形等 | |||
| 時序紋波測量?jī)x | DCDC輸出紋波及時序測量 | |||
| CAN通訊單元 | 接收和發送CAN報文 | |||
| 系統控制單元 | 提供保護測試用控制信號 | |||
| 轉接/控制 | 系統轉換單元 | 提供產品與系統對接端口 | ||
| 系統附件 | 35U 38寸標準機柜，工控機/顯示器，自動測試軟件，高壓差分探頭/電流鉗，電源管理模塊 | |||
DCDC轉換器測試項目
GB/T24347-2009規定測試項目
1、額定功率測試；2、動態響應時間測試；3、峰值輸出功率及持續時間測試；4、電流控制精度測試；5、電壓控制精度測試
擴展測試項目
測試項目
| 基本輸入輸出測試 | 輸入欠壓保護測試 | 短路保護測試 | 空載功耗測試 | |||
| 開關機時間測試 | 輸出欠壓保護測試 | 使能信號范圍測試 | 源效應負載效應測試 | |||
| 輸入過壓保護測試 | 過流保護保護測試 | 輸出電壓紋波測試 | 輸出過壓保護測試 | |||
| 反接保護測試 | 效率測試 | |||||
更多詳情解決方案，請聯系0755-23216880，我們期待與您的交流
